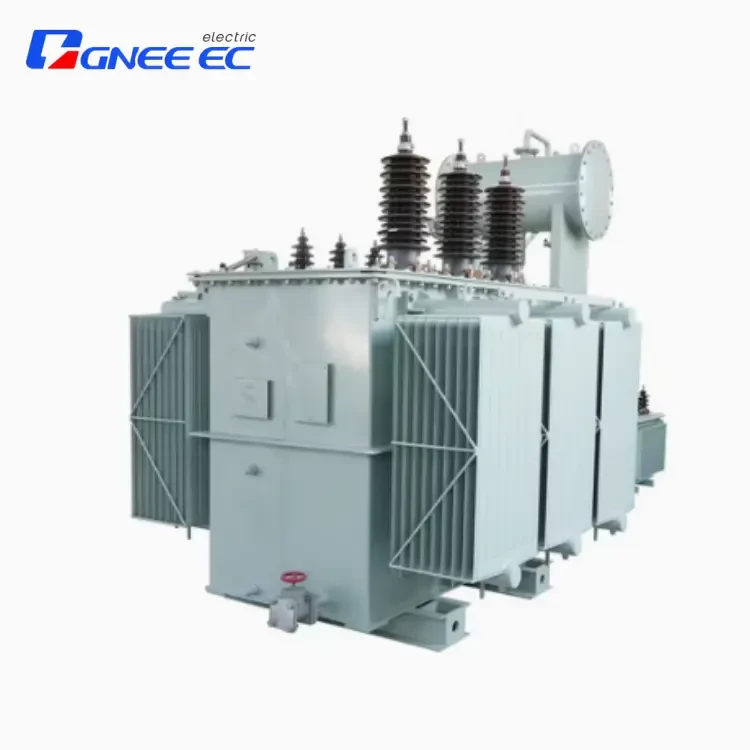

800-31500 שנאי KVA/35KV שנמצא בשמן
זמן אספקה: 2017
מדינה: טורקיה
תרחיש יישומים: מערכת אספקת חשמל חשמלית הדורשת תמיכה בעומסי עצירת התחלה תכופים.
יתרונות קצרים: תכנון יכולת עומס יתר מיוחד (עומס של 150% למשך שעתיים), עבר בדיקת תאימות אלקטרומגנטית
יש לך שאלות? נציגי מכירות של GNEE זמינים כעת לצ'אט חי
שלח דואר-:sales@gneeelectric.com
טכנולוגיית ייצור ותהליך שנאי מלא נפט
• בחירת חומר פרימיום
שנאי הכוח oil oil יריעות פלדה סיליקון בדרגה גבוהה (B30P130) לליבה, מה שמגדיל את החדירות המגנטית על ידי 18%.
פיתולי שנאי עשויים ממוליכי נחושת נטולי חמצן (TMY -1) , הפחתת ההתנגדות על ידי 5%.
• תהליך ייצור
מתפתל וריאנוס: תהליך הספגת לחץ ואקום (VPI) משפר את חוזק בידוד הסליל.
הרכבה ואיטום: תפרי טנקים מרותעים בלייזר מבטיחים 100% אטום אוויר לטבילה נפט.
בדיקת מפעל: בדיקות פריקה חלקיות במתח מלא, בדיקות דחף ברק ובדיקות עליית טמפרטורה עם ארכיוני נתונים הניתנים לעקוב.
• חידושים ידידותיים לסביבה
שמן שנאי DFA ידידותי לסביבה מחליף שמן PCB מסורתי, העומד ב- ROHS ומגיע לתקנים .
פרמטר מוצרים
| מתח גבוה: 35 (33,38.5) סמל חיבור KV: yd11 או ynd11 תדר מדורג: 50 הרץ/60 הרץ מתח נמוך: 10 (3.15,6.3,10.5,11) טווח הקשה על קילוואט של HV: ± 2x2.5% רמת בידוד: LI200 AC85/LI75 AC35 |
|||||||||||||
| כוח מדורג (Kva) |
עכבה קצרת מעגל (%) | S22 (kW) | S20 (kW) | S11/S13/18 (קילוואט) | ללא עומס זרם (%) |
קוֹל לַחַץ db (א) |
מִשׁקָל (ק"ג) |
הממד הכללי (מ"מ) | |||||
| הפסד ללא עומס | אובדן עומס | הפסד ללא עומס | אובדן עומס | הפסד ללא עומס | אובדן עומס | L | W | H | |||||
| 800 | 6.5 | 0.57 | 6.8 | 0.64 | 6.8 | 0.72 | 8.6 | 0.80 | 62 | 4000 | 2150 | 1380 | 2420 |
| 1000 | 0.67 | 8.4 | 0.75 | 8.4 | 0.84 | 10.5 | 0.70 | 62 | 4500 | 2210 | 1480 | 2500 | |
| 1250 | 0.82 | 10.1 | 0.92 | 10.1 | 1.02 | 12.6 | 0.60 | 65 | 4900 | 2470 | 1550 | 2600 | |
| 1600 | 0.99 | 12.1 | 1.11 | 12.1 | 1.23 | 15.1 | 0.50 | 65 | 6000 | 2600 | 1620 | 2700 | |
| 2000 | 1.27 | 13.3 | 1.43 | 13.3 | 1.59 | 16.6 | 0.50 | 65 | 6600 | 2780 | 1850 | 2790 | |
| 2500 | 1.49 | 14.6 | 1.68 | 14.6 | 1.86 | 17.8 | 0.50 | 67 | 7600 | 2830 | 2000 | 2860 | |
| 3150 | 7.0 | 1.55 | 18.8 | 1.82 | 18.8 | 2.18 | 19.9 | 0.45 | 70 | 8400 | 2890 | 2340 | 3130 |
| 4000 | 1.82 | 22.4 | 2.09 | 22.4 | 2.64 | 23.5 | 0.45 | 72 | 9600 | 2950 | 2780 | 3210 | |
| 5000 | 2.18 | 25.6 | 2.55 | 25.6 | 3.18 | 27.0 | 0.45 | 74 | 10900 | 3000 | 3050 | 3230 | |
| 6300 | 8.0 | 2.64 | 28.6 | 3.09 | 28.6 | 3.82 | 30.3 | 0.45 | 74 | 12600 | 3190 | 3200 | 3250 |
| 8000 | 3.64 | 31.5 | 4.27 | 31.5 | 5.27 | 33.2 | 0.40 | 76 | 15700 | 3250 | 3280 | 3600 | |
| 10000 | 4.36 | 37.1 | 5.18 | 37.1 | 6.36 | 39.1 | 0.40 | 76 | 19500 | 3270 | 3460 | 3610 | |
| 12500 | 5.00 | 44.0 | 5.91 | 44.0 | 7.27 | 46.5 | 0.35 | 78 | 20600 | 3290 | 3680 | 3640 | |
| 16000 | 6.09 | 53.8 | 7.18 | 53.8 | 8.82 | 56.8 | 0.35 | 80 | 26300 | 3350 | 3960 | 4100 | |
| 20000 | 7.18 | 65.1 | 8.55 | 65.1 | 10.45 | 68.6 | 0.35 | 80 | 31500 | 3460 | 3980 | 4150 | |
| 25000 | 10.0 | 8.55 | 76.9 | 10.09 | 76.9 | 12.36 | 81.2 | 0.30 | 83 | 33500 | 4000 | 3640 | 4370 |
| 31500 | 10.09 | 91.6 | 11.91 | 91.6 | 14.73 | 96.7 | 0.30 | 83 | 40100 | 3890 | 4420 | 4510 | |
| הערה: הפרמטרים לעיל מיועדים רק לעיצוב ובחירת הפניה, והפרמטרים הסופיים כפופים למוצר בפועל. | |||||||||||||
תרחישי יישום של שנאי מלא בשמן
ה- שנאי חשמל עם שמן תלת פאזי משמש כמרכיב קריטי במערכות כוח בעומס גבוה בכל תעשיות, עם זה 800-31500 טווח קיבולת KVA ו- דירוג מתח 35KV הפעלת יישומים מגוונים:
מגזר תעשייתי:
תומך בפעולות עומס כבד בצמחי metallurgy, כימיקלים וטקסטיל.
תכונות עיצוב עכבה של מעגל מעגל (7%-10. 5%) לעמוד על נחשולי הפעלה של ציוד ו- ip 54- המדורגים מבנה אטום מלא להתנגדות לאבק.
תשתית רשת חשמל:
פועל כרכיב ליבה בתחנות משנה, ומאפשר פלטים מתח גבוה 35kV ({4}} kv/0.4kv).
אידיאלי להתרחבות רשת עירונית וחשמל כפרי עם הפסדי ultra-low-load (פחות או שווה ל 20%) .
שילוב אנרגיה מתחדשת:
חיוני לחיבורי רשת סולרית וחוות רוח, הכולל יכולת הסתגלות בטמפרטורה (-30 תואר ל +50 מידה) ורעש low (פחות או שווה ל 65dB) עבור מערכות אנרגיה עירוניות.
סביבות מתמחות:
פריסות במתקנים, תחבורה וקריטי של מתקנים קריטיים (למשל, מסילות ברזל, בתי חולים) עם -explosion-proof (IP55) ו- adkake עמידים (9- דירוג סייסמי) יכולות.
מספק קיבולת עומס יתר של 12% למשך שעתיים בכדי להבטיח יציבות בתנאים קיצוניים.
חשמל חקלאי וכפרי:
דגמים קטנים יותר (פחות או שווים ל- 800KVA) משרתים כפרים, ואילו יחידות גדולות מעצימות תחנות תחנות אזוריות.
תכנון הוכחת ברק משפר את אמינות הרשת, ואילו 25+ אורך החיים של השנה ממזער את עלויות התחזוקה.
תמונות מפורטות
שירות מחזור חיים מלא ותמיכה בשנאי מלא נפט
1. שירותי מכירות
כלי בחירה בהתאמה אישית מייצרים פתרונות תואמים על בסיס פרמטרים של מתח קלט, עומס וסביבה.
אספקה חינם של ציורי מוצרים טרנספורמציה והמלצות פריסת התקנה.
2. משלוח והתקנה
סרטוני הדרכה להתקנה מפורטים והנחיות טכניות באתר כללו.
מסגרות תובלה מעוצבות בהתאמה אישית מבטיחות בטיחות במהלך משלוח למרחקים ארוכים.
3. אבטחת מכירות של פוסט
שנאי חשמל עם שמן תלת פאזי מציע אחריות 5- שנה עם תמיכה טכנית גלובלית 24/7.
בדיקות תחזוקה שוטפות ושדרוגי קושחה כדי לייעל את היעילות.
תגובת חירום: מהנדסים שנשלחו תוך 24 שעות מקומיות 72 שעות בינלאומיות .
התנפחות ומסירה
למה לבחור בנו?
GNEE עוקב בקפדנות אחר תהליך בדיקת הקבלה המקיף כדי להבטיח כי הביצועים של כל מכשיר עומדים בתקנים. המוצרים והשירותים שלנו יושמו בהצלחה ביותר מ- 50 מדינות ואזורים ברחבי העולם. כשותף תעשייתי גלובלי מהימן, אנו מחויבים תמיד לעזור ללקוחות להשיג את חזון הפיתוח בר-קיימא שלהם באמצעות מוצרים איכותיים ושירותים בתהליך מלא.
אישור הסמכת SGS
סביבת ייצור
שאלות נפוצות
ש: מהם היתרונות התחרותיים העיקריים של החברה שלך?
ת: ניסיון וקנה מידה: מאז הקמתה בשנת 2008, החברה שלנו מתמקדת בתחום השנאי מזה 18 שנה. מסרנו מעל 50, 000 יחידות ציוד ושירת יותר מ- 2, 000 לקוחות ברחבי העולם.
מו"פ והפקה: צוות של 200 אנשי מקצוע עם 20, 000 ㎡ בסיס ייצור מודרני המכסה שלושה מיקומים עיקריים בסין: Shijiazhuang, Xingtai ואנינג. זה מבטיח אוטונומיה מלאה מחומרי גלם למוצרים מוגמרים.
יכולת התאמה אישית: תומך בעיצוב של רובוטריקים שנעים בין 50kVA ל- 5000KVA. ניתן לספק פתרונות בהתאמה אישית לתרחישים מיוחדים כמו גובה גבוה או טמפרטורות קיצוניות.
ש: איך אתה מבטיח זמן משלוח ואיכות?
ת: הבטחת שרשרת אספקה: מינוף היתרונות של האשכול התעשייתי של שלושה מפעלים, אנו מקיימים מלאי מספיק חומרי גלם, המאפשרים תגובה מהירה יותר בהזמנה בהשוואה לממוצע בתעשייה ב -30%.
מערכת בקרת איכות: מהדיוק של ערימת ליבה (± 0. 5 מ"מ) עד 200 פריטי בדיקה לפני מסירת המוצר, אנו מבטיחים כי כל מכשיר עומד בתקנים בינלאומיים כמו CE ו- IEC.
ש: מה מחזור המסירה למוצרים סטנדרטיים? האם מוצרים בהתאמה אישית ישפיעו על זמן המסירה?
ת: מוצרים סטנדרטיים: מחזור המסירה האופייני הוא 15-30 ימי עבודה (החל מחתימת החוזה וקבלת התשלום המקדים).
מוצרים מותאמים אישית: מחזורי משלוח עשויים להתרחב בהתאם לדרישות הספציפיות, בדרך כלל דורשות 30-60 ימי עבודה. אם מדובר בחומרים מיוחדים, עיצובים לא סטנדרטיים או תחבורה בינלאומית, ינשא את הזמן הספציפי בין שני הצדדים.
ש: האם רובוטריקים של החברה שלך עומדים בסטנדרטים בינלאומיים?
ת: אישורים: אישורים עברו כולל IEC 60076 (תקן בינלאומי), GB/T 6451 (התקן הלאומי הסיני), SGS, CE, UL וכו '.
אישורים מיוחדים: שנאי סגסוגת שאינם גבישיים עומדים בתקן IEC 61786 (שנאי בעל יעילות גבוהה); תחנות תחנות שהורכבו מראש עומדות בדרישה של IEC 62271-200 (תחנת תחנה מורכבת מראש).
ש: כיצד לבחור את סוג השנאי המתאים?
ת: עדיפות יעילות אנרגיה: בחר שנאי סגסוגת אמורפית או שרף אפוקסי מסוג יבש.
תרחישים בעומס גבוה: שנאי שמן מעדיפים שמן עדיפים.
צרכי הפצה מורכבים: מהנדסי צור קשר כדי להתאים אישית פתרונות תחנת משנה שהורכבו מראש.
תגיות פופולריות: {{0 זרה
