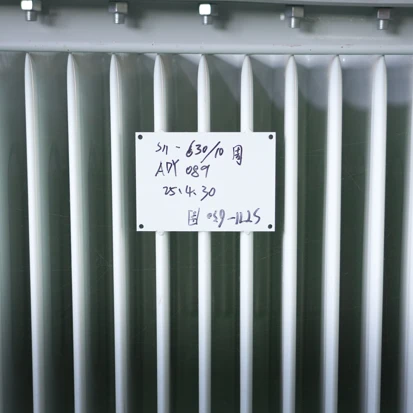

שנאי הפצה 630kVA 10kV/0.4kV בשמן



שנאי טבול שמן 630kVA 10kV/0.4kV הוא אחד משנאי ההפצה הנפוצים ביותר בפרויקטים מסחריים, תעשייתיים, שירותים, אנרגיה מתחדשת ותשתיות. הוא מיוצר בדרך כלל בסדרת השנאים S11, S13 ו- יעילים באנרגיה ונועד להפחית את רשתות החשמל במתח בינוני- למערכות הפצה במתח נמוך-.



שנאי סטנדרטי מלא בשמן-בנפח 630kVA תואם ל-IEC 60076, GB 1094, IEEE C57 ותקנים בינלאומיים אחרים. הוא כולל אובדן עומס נמוך ללא-, מתח עכבה יציב, ביצועי בידוד אמינים וחיי שירות ארוכים. יישומים אופייניים כוללים מפעלים, תחנות כוח סולאריות, תחנות טעינה של EV, מבנים מסחריים, בתי חולים, פעולות כרייה ופרויקטי חשמול כפריים.





הטבלה הבאה מציגה את המפרט הטיפוסי של שנאי הפצה שקוע בשמן 630kVA.

פָּרִיט	ערך סטנדרטי
קיבולת מדורגת	630kVA
מתח גבוה	10kV / 11kV
מתח נמוך	0.4kV
תֶדֶר	50 הרץ / 60 הרץ
שָׁלָב	תלת פאזי
שיטת קירור	אונן
קבוצת וקטור	Dyn11
הקש על מחליף	±2×2.5% או ±5% הנחה-מעגל
מתח עכבה	4%–6%
אין-נוכחי טעינה	פחות או שווה ל-1.0%
מחלקת בידוד	כיתה א'
שמן שנאי	שמן מינרלי / שמן אסטר FR3
תֶקֶן	IEC 60076 / GB 1094
תואר הגנה	IP23-IP54 (אופציונלי)



זקוק להצעת מחיר עם המתח המדויק שלך, מגבלות האובדן וההסמכה המקומית?
בקש גיליון מפרט שנאי 630kVA מותאם אישית (S11/S13/סוג שמן אסטר/אטום) וקבל הצעת מחיר FOB מוצקה תוך 24 שעות.



בקש הצעת מחיר



הפסדי שנאים משפיעים ישירות על עלויות התפעול ויעילות האנרגיה.



סוג שנאי	אין-אובדן עומס	אובדן עומס
S11-630kVA	980W	6200W

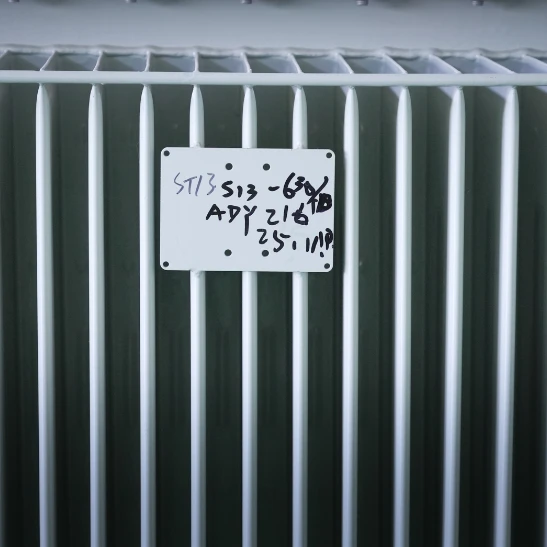

S13-630kVA	760W	5960W
סוג חסכוני באנרגיה	600–700W	5600–5900W



סדרת S13 יכולה לצמצם את הפסדי-לא עומס בכ-20-30% בהשוואה לשנאי S11 רגילים, ולסייע למשתמשים להפחית את צריכת החשמל לאורך חיי השירות של השנאי.





כמות השמן תלויה בעיצוב, ביצרן, במערכת הקירור ובדרגת היעילות.



סוג שנאי	קיבולת שמן
630kVA סטנדרטי	500–650 ליטר
סוג קונסרבטור	550–700 ליטר
סוג אטום לחלוטין	500–650 ליטר



שמן הבידוד מבצע שלוש פונקציות קריטיות:



• בידוד חשמלי
• פיזור חום
• דיכוי קשת



בדיקות שמן רגילות עוזרות להבטיח-מהימנות שנאים לטווח ארוך.



משקל השנאי משתנה בהתאם לתקני העיצוב ולחומרים.



רְכִיב	מִשׁקָל
חלק פעיל	1200-1600 ק"ג
שמן שנאי	450-650 ק"ג
טנק ואביזרים	600-900 ק"ג
משקל כולל	2200-3200 ק"ג

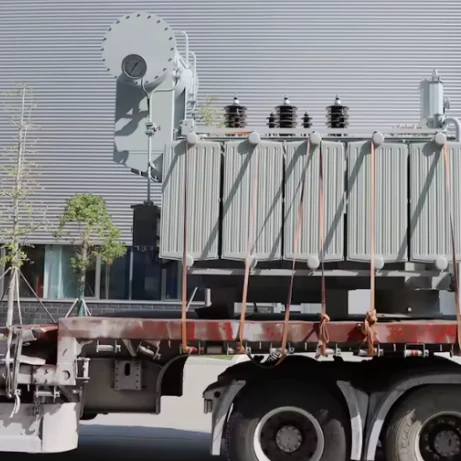

תכנון הובלה צריך תמיד לשקול הן משקל המשלוח והן דרישות ההרמה.





מֵמַד	ערך משוער
מֶשֶׁך	1500–1900 מ"מ
רוֹחַב	900–1200 מ"מ
גוֹבַה	1400–1800 מ"מ



הממדים בפועל עשויים להשתנות בהתאם לרמת המתח, מבנה הקירור ומפרטי הלקוח.





מבנים מסחריים

שנאי שמן 630kVA מפעיל בדרך כלל מתחם מסחרי בגודל 10,000-15,000 מ"ר, ועולה 30-40% פחות מהסוג היבש עבור תחנות משנה חיצוניות או מרתף.



מפעלי תעשייה

הוא מטפל בעומסים כבדים במנוע עם קיבולת עומס יתר לטווח קצר של 150% בזמן ישיבה בחוץ, וחוסך שטח רצפה יקר במפעל.



פרויקטים של אנרגיה סולארית

יחידת ה-630kVA תואמת למערכי שמש של 600-700 קילוואט ובניית השמן האטומה שלה עומדת בתנודות טמפרטורה יומיומיות ובחשיפה ל-UV בחוות PV.



עמדות טעינה של EV

שנאי שמן אחד של 630kVA תומך במטענים מהירים של 10-15 DC ומנהל מחזור עומס יומי מהיר טוב יותר מהסוג היבש בגלל פיזור חום מעולה של שמן.



חשמול כפרי

שנאי שמן אטומים בעוצמה של 630kVA המוצבים על עמוד מספקים 300-500 משקי בית או משאבות השקיה, ללא צורך בבנייה ובמרווחי תחזוקה של 5 שנים בלבד.




שומר השמן מסוג קפסולה אטומה במלואה -מונע חמצון וחדירת לחות לשמן שנאי.



קפסולת גומי גמישה מותקנת בתוך מיכל הקונסרבטור. כאשר שמן שנאי מתרחב במהלך הפעולה, הקפסולה נדחסת. כאשר השמן מתקרר ומתכווץ, הקפסולה מתרחבת בחזרה. זה מבודד לחלוטין את השמן מאוויר הסביבה.



• מונע חמצון
• מונע ספיגת לחות
• מפחית את דרישות התחזוקה
• מאריך את חיי השירות של השנאים



בנייה זו היא סטנדרטית בשנאים מודרניים רבים S13-M אטומים לחלוטין.






Dyn11 היא הקבוצה הווקטורית הנפוצה ביותר עבור שנאי הפצה של 630kVA.



• D=מתפתל מתח גבוה- מחובר בדלתא
• y=פיתול מתח נמוך- מחובר ב-Star (Wye)
• n=נקודה ניטרלית זמינה בצד LV
• תזוזת פאזה של 11=30 מעלות


היתרונות של Dyn11:


• מפחית זרמים הרמוניים שלישיים
• מספק נקודה נייטרלית יציבה
• מאפשר פעולה מקבילה
• משפר את איכות החשמל



מתח העכבה הסטנדרטי עבור שנאי 630kVA 10kV/0.4kV הוא בדרך כלל 4.0% או 4.5%.



מתח עכבה מייצג את האחוז מהמתח הראשי המדורג הנדרש כדי לייצר-זרם עומס מלא כאשר הפיתול המשני קצר-במעגל.



עם מתח עכבה של 4%, זרם הקצר התיאורטי-במסופי LV הוא בערך פי 25 מהזרם הנקוב.




פָּרָמֶטֶר	S11	S13
אין-אובדן עומס	גבוה יותר	לְהוֹרִיד
יעילות אנרגטית	תֶקֶן	גָבוֹהַ
עלות תפעול	גבוה יותר	לְהוֹרִיד
השקעה ראשונית	לְהוֹרִיד	גבוה יותר
עלות מחזור חיים	גבוה יותר	לְהוֹרִיד

עבור פרויקטים עם פעולה רציפה וחיי שירות ארוכים, שנאי S13 בדרך כלל מספקים תשואה כלכלית טובה יותר באמצעות הפסדי אנרגיה מופחתים.



מוכן להזמין עבור תחנת ה-EV, החווה הסולארית או הפרויקט התעשייתי שלך?
אנו מספקים שמן 630kVA-טבולשנאים עם תעודות IEC/CE/UL, פיתולי נחושת כסטנדרט ומשלוח מהיר לאפריקה, דרום מזרח אסיה, המזרח התיכון ואירופה.
שלח את שאלתך (כמות, מתח, יציאת יעד) כדי לקבל הנחה בנפח וזמן אספקה ​​ביום עסקים אחד



בקש הצעת מחיר



ש1: מה ההבדל בין שנאים S11 ו-S13 630kVA?



ת: S13 מפחית -אובדן עומס בכ-27-30% תוך מתן יעילות אנרגטית משופרת עם השקעה ראשונית מעט גבוהה יותר.



ש 2: מהי קיבולת השמן של שנאי 630kVA?



ת: בדרך כלל 430-650 ק"ג (כ-480-730 ליטר), תלוי בעיצוב וביצרן.



ש 3: האם שנאי 630kVA יכול להתמודד עם עומסי עמדות טעינה של EV?



ת: כן. זה יכול לתמוך במטענים מהירים של כ-10-15 DC בהתאם להספק המטען ולמגוון הביקוש.



ש 4: מהו זרם העומס המלא של שנאי 630kVA 10kV/0.4kV?



ת: צד LV ≈ 909A. צד HV ≈ 36.4A.



ש 5: כמה בתים יכול לספק שנאי 630kVA?



ת: כ-250-300 בתים בתנאי ביקוש ממוצעים, או 400-500 בתים כאשר מיושמים גורמי גיוון.



ש6: באיזו שיטת קירור נעשה שימוש בשנאים שקועים בשמן- 630kVA?



ת: ONAN (Oil Natural Air Natural).



ש7: מהו תוחלת החיים הטיפוסית של שנאי שקוע בשמן-בנפח 630kVA?



ת: בדרך כלל 25–30+ שנים עם תחזוקה נאותה.



ש8: האם ניתן להשתמש בשנאים של 630kVA ליישומים-עלייה?



ת: כן. הם נמצאים בשימוש נרחב בתחנות כוח סולאריות, חוות רוח ומערכות אחסון אנרגיה של סוללות לשילוב רשתות.
