35KV אטום לחלוטין תלת-שמן טבול-שנאי הפצה

שנאי טבול בשמן מסדרת S-35kV המיוצר על ידי החברה מתאים לתלת- AC 50 / 60Hz, רשת הפצה במתח נקוב של 35kV, וממלא תפקיד חשוב בהולכת-מתח גבוה ואספקת חשמל במתח נמוך.



מפרט טכני של שנאי טבול בשמן 35kv

---

- מתח כניסה: 35kV

- מתח פלט: 0.4kV
- קיבולת: 50-5000 kva
- תדר: 50HZ/60HZ
- מצב ויסות מתח: NLTC (ללא מחליף ברז עומס)
- הערה: ניתן להתאים אישית מתח, קיבולת, תדירות, קבוצת חיבור ואובדן בהתאם לדרישות הלקוח

יְכוֹלֶת	מתח מדורג וכבוי-הקשה על עומס				וֶקטוֹר סמל קבוצה		לא-טעינה הפסד (W)	אובדן עומס (W)	אין-זרם טעינה	קָצָר עכבת מעגל (%)
	HV(kv)	לחץ גבוה טווח הקש (%)		LV(kv)
50 קווא	33kV 35kV 38.5 קילו וולט	±5% ±2x2.5%		0.4	Dyn11 Yyn0		210	1270/1210	2.0	6.5
100 קוו							290	2120/2020	1.8	6.5
125 קווא							340	2500/2380	1.7	6.5
160 קווא							360	2970/2380	1.6	6.5
200 קווא							430	3500/3330	1.5	6.5
250 קווא							510	4160/3960	1.4	6.5
315 kva							610	5010/4770	1.4	6.5
400 קווא							730	5050/5760	1.3	6.5
500 קווא							860	7280/6930	1.2	6.5
630 kva							1040	8280	1.1	6.5
800 קוו							1230	9900	1.0	6.5
1000 kva							1440	12150	1.0	6.5
1250 kva							1760	14670	0.9	6.5
1600 kva							2120	17550	0.8	6.5
2000 kva							2490	20740	0.8	6.5
2500 kva							2950	24420	0.8	6.5
3150 kva							3510	29050	0.7	6.5
4000 kva							4200	34940	0.7	6.5
5000 kva							4960	41160	0.7	6.5



תקנים

IEC60076-1:2011 שנאי כוח - חלק 1: כללי

IEC60076-2:2011 שנאי כוח - חלק 2: עליית טמפרטורה עבור שנאים טבולים בנוזל

IEC 60076-3:2013+AMD1:2018 שנאי כוח - חלק 3: רמות בידוד, בדיקות דיאלקטריות ומרווחים חיצוניים באוויר

IEC 60076-5:2006 שנאי כוח - חלק 5: יכולת עמידה בקצר חשמלי

IEC 60076-10:2016 שנאי כוח - חלק 10: קביעת רמות קול

תנאי סביבה רגילים

טמפרטורת סביבה: לא יותר מ-+40 מעלות, לא פחות מ-25 מעלות, הטמפרטורה הממוצעת החודשית היא לא יותר מ-+30 מעלות ., הטמפרטורה הממוצעת השנתית היא לא יותר מ-+20 מעלות.

גובה: לא יותר מ-1000 מ'.

הגל של מתח אספקת החשמל דומה לגל סינוס.

מתח אספקת החשמל בתלת- הוא סימטרי בערך.

התוכן ההרמוני הכולל של זרם העומס לא יעלה על 5% מהזרם הנקוב;

אתר התקנה: פנימי או חיצוני.

מפרט טכני

1.S13-35kV פרמטרים טכניים של שנאי ויסות מתח ללא עירור

קיבולת מדורגת (kVA)	מתח גבוה (kV)	טווח הקשה	מתח נמוך (kV)	קבוצת וקטור	עַכָּבָּה מֶתַח (%)	אין-טעינה הפסד (W)	אובדן עומס (W)	אין-עומס נוֹכְחִי (%)
50	35 38.5	±2x2.5% ±5%	0.4	Dyn11 Yyn0	6.5	160	1200/1140	1.3
100						230	2010/1910	1.1
125						270	2370/2260	1.1
160						280	2820/2680	1.0
200						310	3320/3160	1.0
250						400	3950/3760	0.95
315						480	4750/4530	0.95
400						580	5740/5470	0.85
500						680	6910/6580	0.85
630						830	7860	0.65
800						980	9400	0.65
1000						1150	11500	0.65
1250						1400	13900	0.6
1600						1690	16600	0.6
2000						1990	19700	0.55
2500						2360	23200	0.55



2.S13-35kV פרמטרים טכניים של שנאי לווסת מתח ללא עירור



קיבולת מדורגת (kVA)	מתח גבוה (kV)	טווח הקשה	מתח נמוך (kV)	קבוצת וקטור	עַכָּבָּה מֶתַח (%)	אין-טעינה הפסד (W)	אובדן עומס (W)	אין-עומס נוֹכְחִי (%)
630	35	±2×2.5% ±5%	3.15 6.3 10.5	Yd11	6.5	830	7860	0.65
800						980	9400	0.65
1000						1150	11500	0.65
1250						1400	13900	0.55
1600						1690	16600	0.45
2000						2170	18300	0.45
2500						2560	19600	0.45
3150	35~38.5	±2×2.5% ±5%	3.15 6.3 10.5		7.0	3040	23000	0.45
4000						3610	27300	0.45
5000						4320	31300	0.45
6300					8.0	5240	35000	0.45
8000	35~38.5	±2×2.5%	3.15 3.3 6.3 6.6 10.5	YNd11		7200	38100	0.35
10000						8700	45300	0.35
12500						10000	53800	0.3
16000						12100	65800	0.3
20000						14400	79500	0.3
25000					10.0	17000	94000	0.25
31500						20200	112000	0.25



3.S13-35kV פרמטרים טכניים של מחליף ברז בעומס



קיבולת מדורגת (kVA)	מתח גבוה (kV)	טווח הקשה	מתח נמוך (kV)	קבוצת וקטור	עַכָּבָּה מֶתַח (%)	אין-טעינה הפסד (W)	אובדן עומס (W)	אין-עומס נוֹכְחִי (%)
2000	35	±3×2.5%	6.3 10.5	Yd11	6.5	2300	19200	0.5
2500						2720	20600	0.5
3150	35~38.5		6.3 10.5		7.0	3230	24700	0.5
4000						3870	29100	0.5
5000						4640	34200	0.5
6300					8.0	5630	36700	0.5
8000	35~38.5		6.3 6.6 10.5	YNd11		7870	40600	0.4
10000						9280	48000	0.4
12500						1090	56800	0.35
16000						1310	70300	0.35
20000						1550	82100	0.35
25000					10.0	1830	97800	0.3
31500						2180	116000	0.3



ציור קווי מתאר

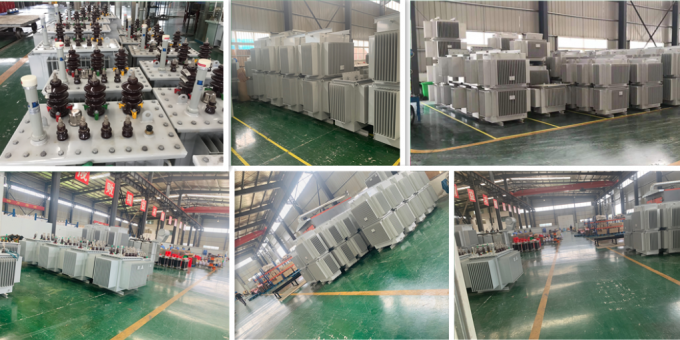

שנאי טבול בשמן 35kvהצגת מקרה



שנאי חלוקה מסוג שמן 35kV 200kVA אטום הרמטית מיוצר על ידי קבוצת GNEEl Electric אשר בעלת איכות גבוהה ומחיר טוב. המיכל הגלי כרכיבי התפשטות והתכווצות תרמית מאפשרים לשמן השנאי מבודד לחלוטין עם האטמוספירה. השנאים שלנו יוצאו למדינות רבות, במיוחד בדרום אסיה, אפריקה, דרום אמריקה והמזרח התיכון. אנו תומכים בהתאמה אישית לדרישות המיוחדות שלך ואל תהסס לפנות אלינו לקבלת הצעת מחיר.



נתונים טכניים של שנאי חלוקה מסוג שמן 35kV 200kVA:

מתח מדורג: 35kV (33kV,36.5kV,38.5kV)

קיבולת מדורגת: 200kVA

תדר מדורג: 50Hz/60Hz

מספר שלבים: 3 שלבים

עכבה קצרה: 6.61%

תווית קבוצת חיבור: Dyn11

שיטת קירור: ONAN



תכונות של שנאי חלוקה מסוג שמן 35kV 200kVA:

♦ למוצר מבנה קומפקטי, מראה יפה, עליית טמפרטורה נמוכה ורעש ויכולת עומס יתר חזקה.

♦ גוף המיכל מאמץ מיכל שמן גלי מבנה אטום לחלוטין כדי למנוע מגע של אוויר ומים עם השנאי, להפחית את הזדקנות השמן ולהאריך את חיי השירות של השנאי; העיוות האלסטי של הגיליון הגלי מתאים את שינוי הנפח של ההתפשטות והתכווצות התרמית של שמן השנאי.

♦ המוצר הוא מבנה חיצוני עם רמה גבוהה של אנטי-זיהום; אין צורך להחליף את שמן השנאי במהלך תקופת השימוש הרגילה, והוא ללא-תחזוקה, מה שמבטיח את הפעולה הבטוחה והאמינות של רשת החשמל.

♦ השנאי מצויד בהתקן בטיחות לשחרור לחץ. כאשר השנאי נכשל והלחץ גבוה מדי, ניתן לשחרר אותו בצורה מהימנה ובטוחה דרך שסתום שחרור הלחץ כדי למנוע את התרחבות התאונה.

♦ צורת איטום מוצר: שני סוגים של ריתוך קצה קופסא והידוק ברגים לבחירת המשתמשים.
